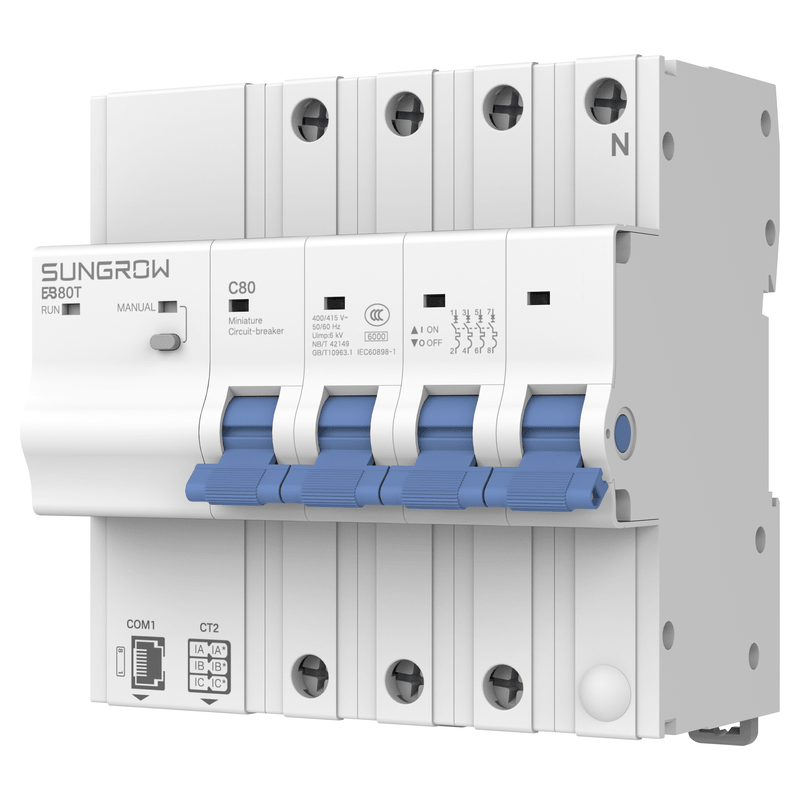

Sungrow EnergyBridge EB80T
| Hersteller: | Sungrow |
|---|---|
| Hersteller-Art. Nr.: | EB80T |
| Art. Nr.: | 16439 |
| Stück pro VPE: |
|
| Modellreihe: | EnergyBridge |
| Zubehör-Typ: | Installationszubehör, Notstrom |
Preise sind nur für Geschäftskunden nach erfolgreicher Registrierung sichtbar.
- Neu
Produktnummer:
16439
Beschreibung
Sungrow EnergyBridge EB80T
Der Sungrow EnergyBridge EB80T ist die dreiphasige Notstrom- und Umschalteinheit für Sungrow Hybrid-Systeme. Er vereint Leitungsschutzschalter, Netz-/Ersatzstrom-Umschaltung, Bypass und Energiemessung in einem kompakten Hutschienengerät. Fällt das öffentliche Netz aus, schaltet der EB80T in maximal 10 ms auf Ersatzstrombetrieb um und versorgt das komplette Gebäude (Whole-Home-Backup) statt einzelner Notstromkreise. Über RS485 kommuniziert das Gerät direkt mit dem Wechselrichter, die Wiedereinschaltung ist manuell und automatisch möglich.
Kompatibel mit Sungrow SH5.0-6.0RS, SH8.0-10.0RS und SH5.0-25T.
Produktvorteile
- Whole-Home-Backup: versorgt bei Netzausfall das gesamte Gebäude statt einzelner Notstromkreise
- Umschaltzeit von maximal 10 ms – empfindliche Verbraucher laufen unterbrechungsfrei weiter
- Integrierter Leitungsschutzschalter 80 A, Auslösecharakteristik C, 6 kA Kurzschlussfestigkeit
- Bypass-Funktion sowie manuelle und automatische Wiedereinschaltung
- Integrierte Energiemessung, optional erweiterbar um externe 100-A-Stromwandler
- Kompakte Montage auf 35-mm-Hutschiene, Anbindung per RJ45
Technische Spezifikationen
- Bemessungsstrom: 80 A | Bemessungsspannung: 400/415 V AC | 50/60 Hz
- Netzform: L1/L2/L3-N, 6-polige Ausführung, Auslösecharakteristik C
- Umschaltzeit Ersatzstrom: max. 10 ms | Spannungsbereich: 0,75–1,3 Un
- Kurzschlussstrom: 6 kA | Isolationsspannung: 500 V | Stoßspannungsfestigkeit: 4 kV
- Kommunikation: RS485 x 1, DI x 1, DO x 1 über RJ45, bis 100 m Leitungslänge
- Funktionen: Leitungsschutz, Netz-/Inselnetz-Umschaltung, Energiemessung, Bypass, Whole-Home-Backup
- Abmessungen (B x H x T): 108 x 105 x 79 mm | Gewicht: 780 g
- Betriebstemperatur: -25 bis +60 °C | Luftfeuchte: bis 95 % (nicht kondensierend) | Aufstellhöhe: bis 2000 m
- Temperaturderating: 80 A bis 30 °C, 74 A bei 45 °C, 68 A bei 60 °C
- Schutzart: IP20 | Genauigkeitsklasse: 1 | EMV: Klasse B | Montage: 35-mm-Hutschiene
- Zertifikate: CE, RCM, IEC60898-1, IEC61326-1, IEC61000-6-2/3
- Kompatible Wechselrichter: SH5.0-6.0RS, SH8.0-10.0RS, SH5.0-25T
Lieferumfang
- 1x Sungrow EnergyBridge EB80T
- Externe Stromwandler (ZTY6.176.532, 100 A, Split Core, 6 m Kabel) sind optional und nicht im Lieferumfang enthalten
