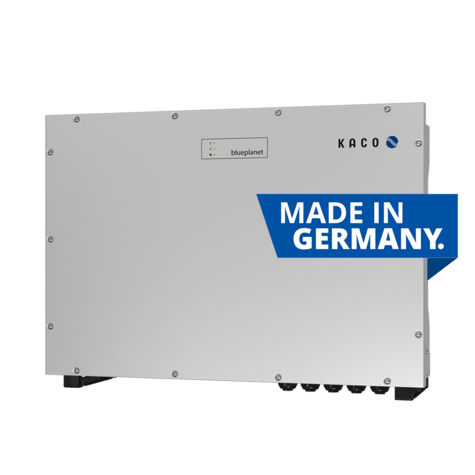

Kaco blueplanet 100 NX3 M8 WM OD IIGL
| Hersteller: | Kaco |
|---|---|
| Hersteller-Typ: | blueplanet 100 NX3 M8 WM OD IIGL |
| Hersteller-Art. Nr.: | 1002170 |
| Art. Nr.: | 14868 |
| Stück pro VPE: |
|
| Phasen: | 3 |
| Wechselrichter-Typ: | PV-Wechselrichter |
| MPP-Tracker: | 8 |
| AC-Leistung: | 100 kW |
| Garantie: | 5 Jahre |
| Kommunikation: | Ethernet, RS485, WLAN (USB-Stick) |
| Spannungsbereich: | 550-850 Volt |
| DC-Eingangsleistung: | 200000 Watt |
- Neu
-
-
{ "id": "b5f1f5fa3f675e5d9e7a2b6a0df9ac64", "item_brand": "", "item_name": "enwitec NA-Schutz 172,5 kVA, 250 A - TNS & TT", "item_id": "11075", "currency": "EUR", "item_variant": "", "price": "on_request", "item_list_id": "product", "item_list_name": "product", "extra": { "minPurchase": "1", "shopware_id": "b5f1f5fa3f675e5d9e7a2b6a0df9ac64" } }
-
Kaco blueplanet 100 NX3 M8 Stringwechselrichter (Version L mit Lichtbogenerkennung)
Der blueplanet 100 NX3 ist ein dreiphasiger Multi‑MPPT String‑Wechselrichter mit 100 kVA für gewerbliche und industrielle Photovoltaikanlagen – entwickelt und gefertigt in Deutschland. Mit 8 MPP‑Trackern (je 2 Strings), bis zu 200 % DC‑Überbelegung und Global MPP‑Tracking eignet er sich für große und komplexe Dachflächen sowie für Nachrüstungen. Die SiC‑Technologie sorgt für einen Wirkungsgrad von bis zu 99,0 % und ein sehr spätes Temperatur‑Derating. Die Version L (IIGL) ist zusätzlich mit integrierter Lichtbogenerkennung und ‑unterbrechung nach IEC 63027 ausgestattet.
Es handelt sich um einen Projektartikel. Für Mengenplanung und Projektpreise wendet euch gerne an euren Vertriebsmitarbeiter.
Produktvorteile
-
Sehr hoher Wirkungsgrad dank SiC‑Technologie: max. 99,0 %, europ. Wirkungsgrad 98,8 %.
-
8 MPP‑Tracker mit je 2 Strings, DC‑seitig bis zu 200 % Überbelegung möglich.
-
Lichtbogenerkennung und ‑unterbrechung (AFCI) nach IEC 63027.
-
Überspannungsschutz AC Typ 2 (Typ 1+2 nachrüstbar) und DC Typ 1+2 – gesteckt und austauschbar nach IEC 61643.
-
AC Daisy Chaining für eine einfache Verkabelung mehrerer Geräte.
-
Integrierte Kuppelschalter, integrierter DC‑Trennschalter und potentialfreies Störmelderelais.
-
Blindleistung bei Nacht (Q on Demand) und Cyber‑Security‑Technologie.
-
Global MPP‑Tracking für höhere Erträge bei Teilverschattung.
Produkteigenschaften
-
Max. empfohlene PV‑Generatorleistung: 200 000 W.
-
MPP‑Bereich: 550–850 V; Arbeitsbereich: 200–1000 V; max. Leerlaufspannung: 1100 V.
-
Nennspannung / Startspannung: 620 V / 250 V.
-
Eingangsstrom max. 30 A pro Tracker; max. Kurzschlussstrom 45 A pro Tracker.
-
AC‑Nennleistung: 100 000 VA, Netzanschluss 400 V (3P+(N)+PE), Nennstrom 3 × 144,3 A, max. 3 × 182 A.
-
Blindleistung 0–60 % Snenn, cos φ 0,80 ind. – 0,80 cap.; Klirrfaktor ≤ 3 %.
-
Schnittstellen: 2× Ethernet (Modbus TCP SunSpec), RS485 (Modbus RTU SunSpec), USB, WLAN (via WiFi‑Stick); Bedienung über Webserver.
-
AC‑Anschluss: Kabelschuh, max. 240 mm² Cu oder Al; DC‑Anschluss: PV‑Stecker (Phoenix Contact).
-
Schutzart IP66, Korrosionsschutz C4, Umgebungstemperatur –25 °C bis +60 °C, max. Aufstellhöhe 3000 m.
-
Temperaturgeregelte Lüfter, Geräuschemission ≤ 60 dB(A).
-
Abmessungen (H × B × T): 740 × 1023 × 330 mm; Gewicht: 85 kg.
-
Zertifizierungen: IEC 62109‑1/‑2, EN 61000‑6‑1/‑2/‑4, EN 61000‑3‑11/‑12, EN 55011, EN 62920; Netzanschlussrichtlinien siehe Hersteller‑Downloadbereich.
Lieferumfang
-
Wechselrichter inkl. 8 Paar DC‑Solarstecker
-
Montagesatz (AC‑Montageschrauben, RS485‑ und INV‑OFF‑Kommunikationsstecker, Wandmontageschrauben mit Dübel u. a.)
-
Bohrschablone und mehrsprachiger Quickguide
-
